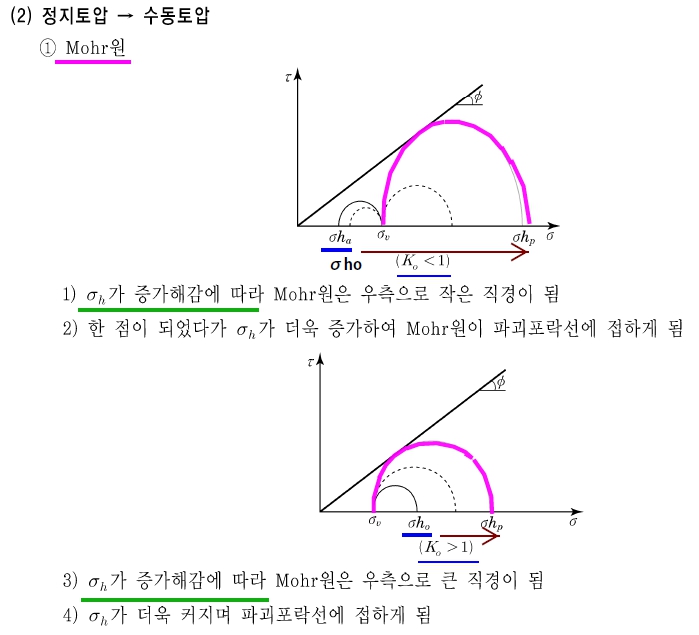

1.위의 그림 첫째는 정지토압계수 Ko<1인경우, 두번째는 Ko>1인경우의 모아원변화임.

2.Ko<1인 경우는 수평축에서 σho가 σv보다 작음(ho, v:아래 첨자), Ko>1인 경우는 σho가 σv보다 큼(토압계수의 정의에 따라)

3.모아원의 변화과정은 Ko<1은 1)과 2)의 설명과 같고 Ko>1은 3)과 4)의 설명과 같음. (연직응력은 그대로 이고 수평응력이 정지상태에서 수동파괴상태로 커지게 됨)그럼 수고하세요
